最近开始学习使用Linux上的开源软件KiCad来绘制电路图和PCB。学习这个还是比较快的，用了两天了，觉得还是蛮方便的。
在这两天的使用以及今后的使用过程中，一定会有很多想要谈的。所以，就写下这篇文章，方便记录，也方便今后查阅。
错误及解决
Pin connected to some others pins but no pin drive it. 这个错误花了我不少时间来检查。我当时犯了两个错误：
我自己做了一个元件库来存放我自己会用到的一些的东西。结果我在编辑的时候不小心把管脚属性搞错了：
我当时错误地选成了input，正确的应该是passive。这样的话，如果我给它一个可以作为输入的信号（比如我当时只是为了引出管脚，直接将两个connector相连），它自然会报错。

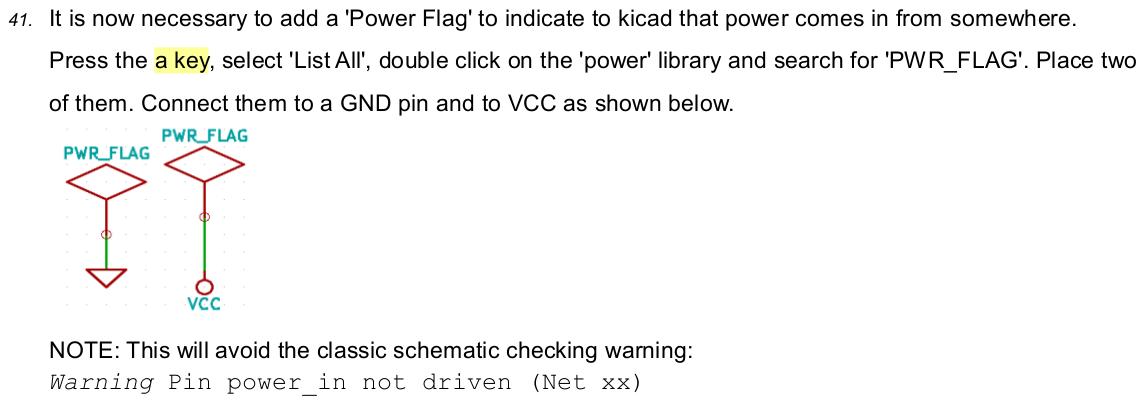

另外一个错误，是因为我没有仔细读tutorial。其中有这样一段：
如果不加PWR_FLAG，它就会报错。
